ESD-защита интерфейсов USB, CAN, RS-485 и Ethernet

ESD-защита интерфейса должна защищать микросхему от электростатического разряда, но не должна становиться частью линии передачи данных. На практике здесь часто возникает ошибка: защитный элемент выбирают по максимальному напряжению и уровню стойкости к ESD, но не проверяют его собственную ёмкость. В результате интерфейс формально защищён, однако сигнал искажается, фронты становятся пологими, а устройство начинает терять связь в условиях, где сама микросхема ещё полностью исправна.

Для USB, CAN, RS-485 и Ethernet требования к защитным диодам различаются. Низкоскоростные цепи допускают более высокую паразитную ёмкость, но быстрые дифференциальные линии требуют низкоёмкостной ESD-защиты. Особенно чувствительны USB 2.0 High Speed и Ethernet, где лишние пикофарады меняют волновое сопротивление линии, ухудшают согласование и повышают уровень отражений. Для CAN и RS-485 скорость обычно ниже, но линии часто длиннее, проходят рядом с силовыми цепями и работают в промышленной электромагнитной среде.

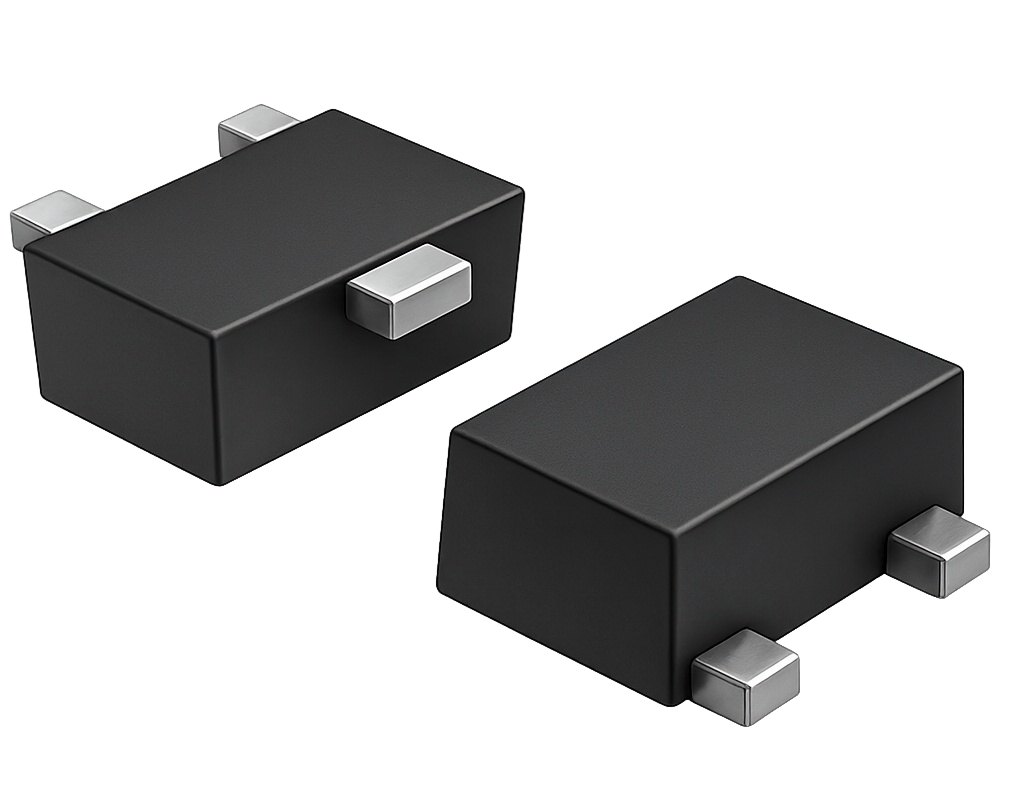

ESD-диод, или диод защиты от электростатического разряда, выбирают не только по напряжению пробоя. Важно учитывать рабочее напряжение линии, напряжение ограничения при импульсе, ток утечки, собственную ёмкость, конфигурацию сборки и корпус. Для дифференциальных интерфейсов имеет значение симметрия каналов. Если один провод пары получает другую паразитную нагрузку, ухудшается баланс линии, растёт синфазная составляющая и снижается помехоустойчивость.

Не менее важна топология платы. Защитная сборка должна располагаться рядом с разъёмом, чтобы импульс уходил в землю до входа микросхемы. Длинный проводник между разъёмом и ESD-защитой превращается в индуктивность, на которой при быстром разряде возникает дополнительный выброс напряжения. Ошибка часто выглядит парадоксально: защитный компонент установлен, но контроллер USB, CAN-трансивер или Ethernet всё равно повреждается.

Для промышленных интерфейсов защита должна быть частью общей архитектуры: ESD-диоды, TVS-супрессоры, согласующие резисторы, гальваническая развязка, фильтрация и правильная земля работают совместно. Универсальной детали для всех линий не существует. Компонент, подходящий для RS-485, может оказаться чрезмерно ёмкостным для USB, а низкоёмкостная сборка для данных не всегда выдержит энергетический импульс на линии питания.

При поставке электронных компонентов для радиоэлектронного производства важно подбирать ESD-защиту по реальному интерфейсу, скорости обмена и условиям эксплуатации. Такой подход снижает риск нестабильной связи, упрощает прохождение испытаний на ЭМС и позволяет проектировать промышленную электронику с запасом не только по напряжению, но и по качеству сигнала.
