Многослойный керамический конденсатор: старение и пусковые токи

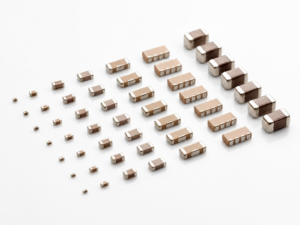

Многослойный керамический конденсатор  (MLCC-конденсатор) с маркировкой 10 мкФ не всегда имеет 10 мкФ в реальной схеме. Это одна из причин нестабильности DC-DC-преобразователей, LDO-регуляторов, опорных цепей и питания микросхем.

Главный фактор — смещение постоянным напряжением  (DC bias). У многослойных керамических конденсаторов классов X5R и X7R ёмкость зависит от приложенного постоянного напряжения. Чем выше напряжение относительно номинала конденсатора, тем сильнее уменьшается фактическая ёмкость. Маленький корпус 0402 или 0603 дополнительно усиливает эффект, потому что в нем меньше физический объем диэлектрика. В результате конденсатор 10 мкФ на линии 5 В может вести себя как элемент на 2–3 мкФ, особенно если выбран вариант с небольшим запасом по напряжению.

Второй фактор — старение диэлектрика. Керамика класса II постепенно теряет ёмкость после производства и термических процессов. После пайки часть ёмкости может временно восстановиться, но затем снова снижается. Для бытовой схемы это иногда незаметно, а в измерительной электронике, источниках питания и промышленных контроллерах такой дрейф влияет на устойчивость, пульсации и переходные процессы.

Пусковые токи создают отдельную проблему. MLCC имеет низкое последовательное сопротивление конденсатора  (ESR), поэтому при включении питания несколько параллельных конденсаторов могут формировать резкий зарядный импульс. Это нагружает разъёмы, ключи питания, выпрямители и дорожки платы. В некоторых случаях низкое ESR ухудшает устойчивость LDO-регулятора, если производитель рассчитывал работу с определённым диапазоном эквивалентного последовательного сопротивления.

Поэтому выбор MLCC-конденсатора нельзя сводить к номинальной ёмкости. Нужно учитывать рабочее напряжение, тип диэлектрика, корпус, графики смещения постоянным напряжением , температурный диапазон, допуск и поведение схемы при включении. Иногда рациональнее поставить конденсатор большего номинала, выбрать корпус 0805 вместо 0402, увеличить запас по напряжению или добавить полимерный либо электролитический конденсатор для компенсации низкочастотных пульсаций.

Правильный подбор MLCC, SMD-конденсаторов, микросхем питания и сопутствующих радиодеталей помогает избежать скрытых отказов, которые проявляются при испытаниях и серийной эксплуатации изделия.
