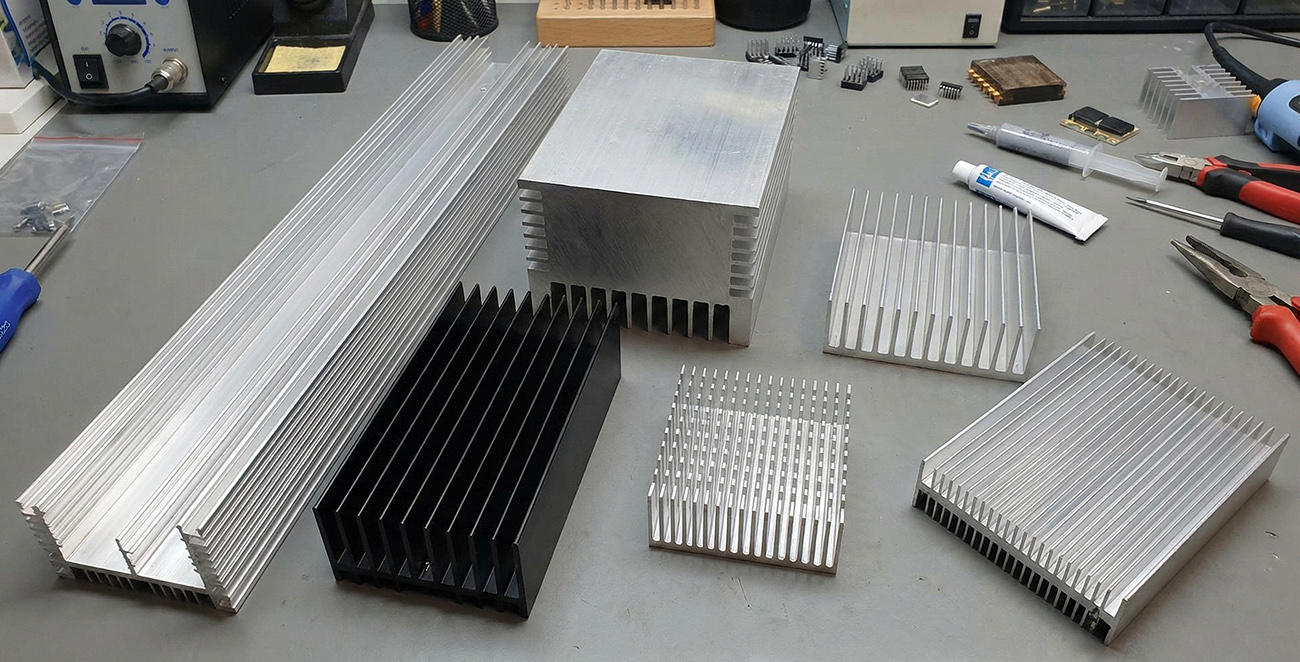

Системы охлаждения электроники 2024: как правильно выбрать радиатор и вентилятор для мощных компонентов

Обеспечение теплового режима — критически важная задача при проектировании современной высокопроизводительной электроники. Одним из ключевых условий долговечной работы является эффективный отвод тепла с помощью радиаторов и систем принудительного охлаждения. Понимание принципов теплопередачи и критериев выбора компонентов охлаждения позволяет создавать надежные устройства, работающие в штатном температурном режиме.

Исчерпывающий разбор актуальных требований на 2024 год

Современные системы охлаждения должны соответствовать строгим параметрам:

• Тепловое сопротивление: Основной параметр радиатора (Rth) должен обеспечивать перегрев кристалла относительно среды не более 60-80°C. Алюминиевые радиаторы эффективны при естественной конвекции, медные — при принудительном обдуве. Неправильный расчет теплового сопротивления — прямая причина перегрева и деградации компонентов.
• Расход воздуха и статическое давление: Для вентиляторов критичны не только габариты (40, 60, 80, 120 мм), но и способность создавать давление для продувки плотных ребер радиатора. Использование вентиляторов без учета аэродинамического сопротивления системы не дает ожидаемого эффекта охлаждения.
• Уровень шума и срок службы: Современные требования предусматривают уровень шума вентиляторов не более 25-30 дБА. Срок службы шарикоподшипниковых вентиляторов (50-70 тыс. часов) превышает ресурс подшипников скольжения. Выбор вентиляторов с низким ресурсом неприемлем для промышленного оборудования.

Естественная и принудительная конвекция: в чем ключевое различие?

Этот момент определяет архитектуру системы охлаждения:

• Естественная конвекция применима при тепловой мощности до 5-10 Вт и требует значительной площади радиатора. Ее преимущество — абсолютная надежность и бесшумность.
• Принудительная конвекция позволяет отводить мощности 50-100 Вт и более при компактных размерах, но требует питания вентилятора и снижает общую надежность системы из-за механического компонента.

Практические рекомендации по выбору и монтажу

Для создания эффективной системы охлаждения:

• Расчет теплового режима: Обязательный thermal analysis на этапе проектирования с учетом реальных условий эксплуатации.
• Качество теплового контакта: Использование термопаст с теплопроводностью не менее 3-5 Вт/(м·К) и правильное усилие затяжки.
• Регулярное обслуживание: Очистка от пыли и контроль производительности вентиляторов должны проводиться не реже 1 раза в год.

Помните, что продуманная система охлаждения — это не опция, а необходимое условие для раскрытия потенциала современных электронных компонентов и обеспечения их многолетней надежной работы.
