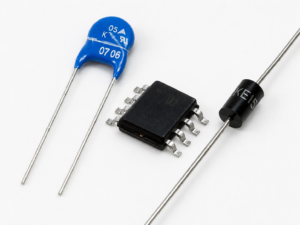

TVS, ESD-диоды или варисторы

Защита электронной схемы начинается с понимания характера помехи. На входе питания и на линии данных действуют разные процессы: импульс перенапряжения, электростатический разряд, коммутационный выброс, наводка от длинного кабеля или аварийный режим внешнего оборудования. Поэтому защитные TVS-диоды, ESD-диоды и варисторы нельзя рассматривать как взаимозаменяемые радиодетали. Они решают близкие, но не одинаковые задачи.

Варистор обычно применяют там, где требуется передать сравнительно большую энергию импульса. Он хорошо подходит для сетевых входов, промышленных линий питания, цепей 24 В и 48 В, где возможны коммутационные перенапряжения. Но варистор имеет инерционность, разброс параметров и деградирует после многократных импульсов. В компактной электронике и чувствительных интерфейсах он часто оказывается слишком грубым решением.

Защитный TVS-диод (супрессор) работает быстрее и точнее ограничивает перенапряжение. Его используют для защиты входов питания, DC-линий, интерфейсных цепей и узлов, где важно удержать напряжение в допустимом диапазоне для микросхемы. При выборе TVS-диода учитывают рабочее напряжение, напряжение пробоя, уровень ограничения, импульсную мощность, корпус и тепловой режим. Ошибка в одном параметре может привести к тому, что защита либо начнет срабатывать в штатном режиме, либо не успеет защитить схему при аварии.

ESD-диоды (диод защиты от электростатического разряда) применяют прежде всего для линий данных: USB, CAN, RS-485, Ethernet, UART, SPI и других интерфейсов. Главный параметр здесь не только устойчивость к электростатическому разряду, но и собственная ёмкость защитного элемента. Если поставить на высокоскоростную линию защиту с большой ёмкостью, интерфейс может начать работать нестабильно: ухудшится фронт сигнала, возрастет джиттер, появятся ошибки обмена.

На практике вход питания часто защищают TVS-диодом или варистором в связке с предохранителем, фильтром и правильной топологией земли. Линии данных требуют низкоёмкостной ESD-защиты, размещённой максимально близко к разъёму. Между этими подходами есть принципиальная разница: питание нужно защитить от энергии импульса, а интерфейс — от быстрого разряда без искажения сигнала.

При подборе электронных компонентов для промышленной аппаратуры важно сопоставлять защитный элемент не только с номинальным напряжением, но и с реальной электрической средой изделия. Грамотный выбор TVS-диодов, ESD-защиты, варисторов и сопутствующих комплектующих для радиоэлектронного производства снижает риск отказов, упрощает испытания на ЭМС и повышает устойчивость устройства в эксплуатации.
